FLS860

主要特征:
● 150A触点切换能力
● 端子极限连续电流 180A
● 一体化底座设计,结构稳定
● 防尘罩形 IP6K5
● 外形尺寸98*71*40
现在联系
FLS860

产品型号

产品型号 产品系列名称 外形尺寸 输出型试
FLS860 汽车大电流继电器 98*71*40 mm 单输出(桥接)



性能参数

触点数据

极限断开电流300A     最小值:1000mA  @ 5DVC

触点形式

1 from A(NO 桥接)

触点材料

AgSnO2

最大额定切换电流

150A

线圈数据

141Ω±10%含抑制电阻

35Ω±10%含抑制电阻

额定线圈电压

24VDC

12VDC

额定线圈功率

4.1W

4.1W

吸合电压

≤17VDC

≤8VDC

释放电压

≥2.4VDC

≥1.2VDC

吸合时间

<30mS

<30mS

释放时间

<15mS 5

<15mS

线圈与端子间绝缘初始电介质

500-1000V

500-1000V

寿命

电气寿命

5万次(阻性负载)



机械寿命

100万次

环境温度

-40℃~+85℃

防护类别

IP6K5

端子类型

插入式(线圈)

螺旋端子(负载)

安装方式

法兰安装

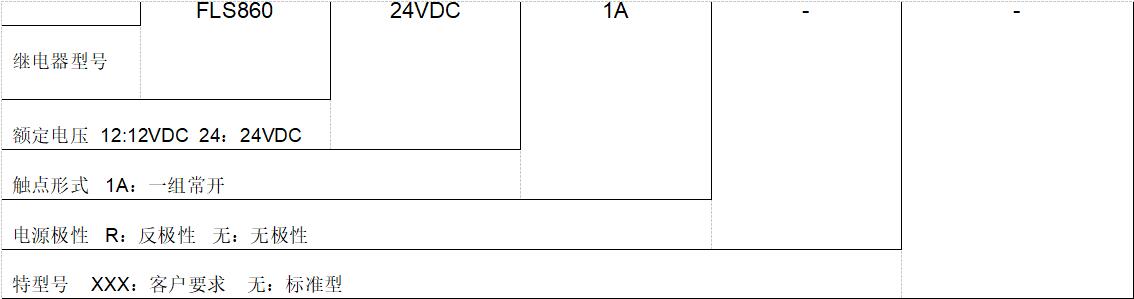

订货指南

ORDERING  GUIDE

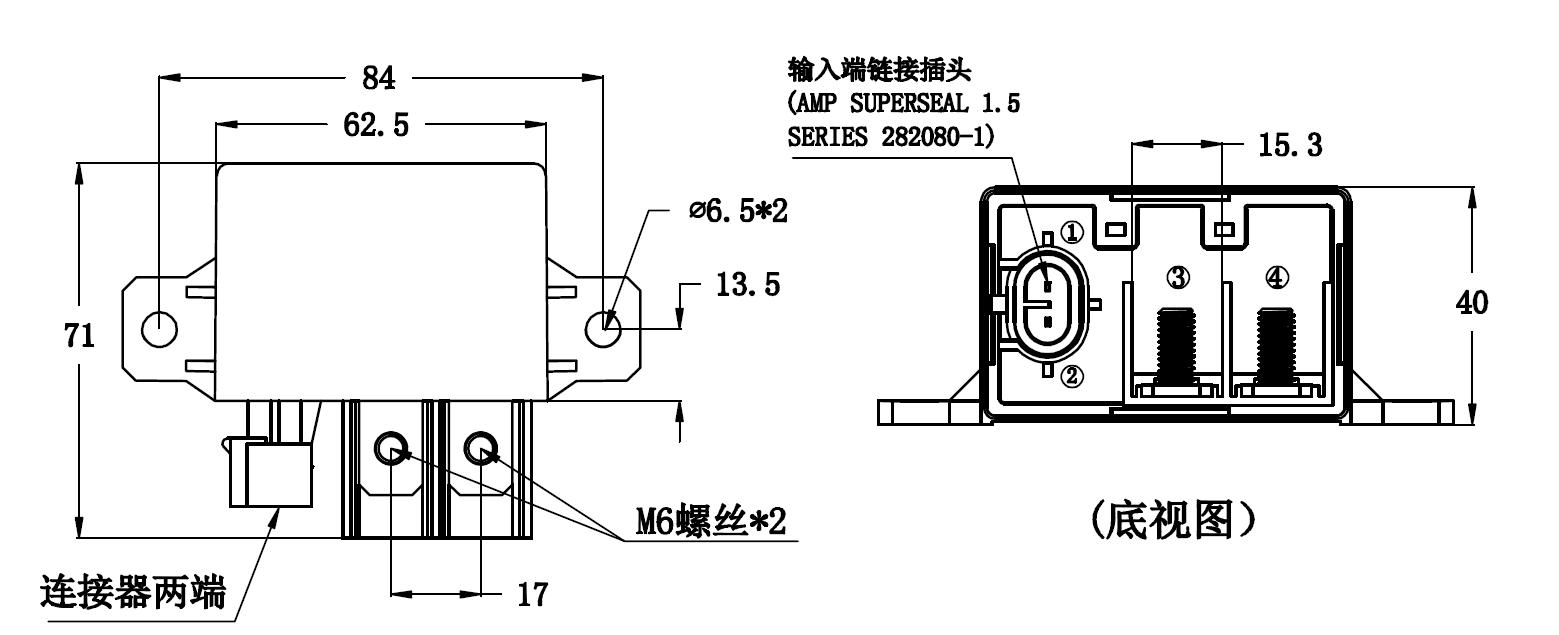

外部尺寸
EXTERNAL DIMENSIONS

备注:(1)产品部分外形尺寸未注尺寸公差,当外形尺寸≤1mm,公差为±0.2mm;当外形尺寸在(1~5)mm之间时,公差为±0.3mm;当外形尺寸大于5mm时,公差为±0.4mm;

公差应为±0.4mm。



接线图

The wiring diagram
