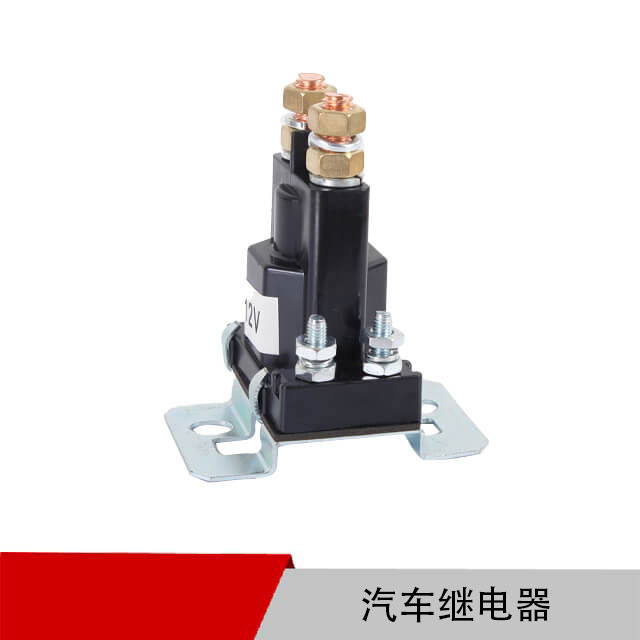

FLS858X

主要特征:
● 一组桥接触点形式
● 150A触点切换能力
● 防尘罩型
● 外形尺寸33.5X52.4X65
● 工作温度高达75℃
现在联系
FLS858X

性能参数

触点形式 1 A One set of bridge
最大连续电流 150A
最大切换电压 110VDC
最小负载 150A 14VDC
电耐久性 5×104times
机械耐久性 1×107times 300 times/minute
绝缘电阻 20MΩ
动作时间 50ms or less
释放时间  50ms or less
工作温度 -40℃~+75℃
振动  10Hz~500Hz,5.0G
封装方式   Plastic seal



触点参数

触点负载电压 负载类型 触点负载电压A 通断比 电耐久性 触点材料 试验环境温度 触点接线图
    桥接(1A) 接通S 断开S
14VDC 阻性 接通 150 1 4 5×104 Agsno2In2o3 23℃ see picture 1
    断开 150 1 4 5×104 Agsno2In2o3 23℃ see picture 1
28VDC 阻性 接通 100 1 4 5×104 Agsno2In2o3 23℃ see picture 1
    断开 100 1 4 5×104 Agsno2In2o3 23℃ see picture 1
72VDC 阻性 接通 50 1 4 5×104 Agsno2In2o3 23℃ see picture 1
    断开 50 1 4 5×104 Agsno2In2o3 23℃ see picture 1
110VDC 阻性 接通 30 1 4 5×104 Agsno2In2o3 23℃ see picture 1
    断开 30 1 4 5×104 Agsno2In2o3 23℃ see picture 1



线圈参数

标准型 额定电压 动作电压 释放电压 线圈电阻 并联电阻 等效电阻 继电器功耗 允许最大线圈电压
              20 °C 85 °C
12 8.4 1.2 90 - - 1.6 20.2 15.7
12 8.4 1.2 80 680 79.5 1.8 20.2 15.7
24 16.8 2.4 360 - - 1.6 40.5 31.5
24 16.8 2.4 320 2700 317.6 1.8 40.5 31.5

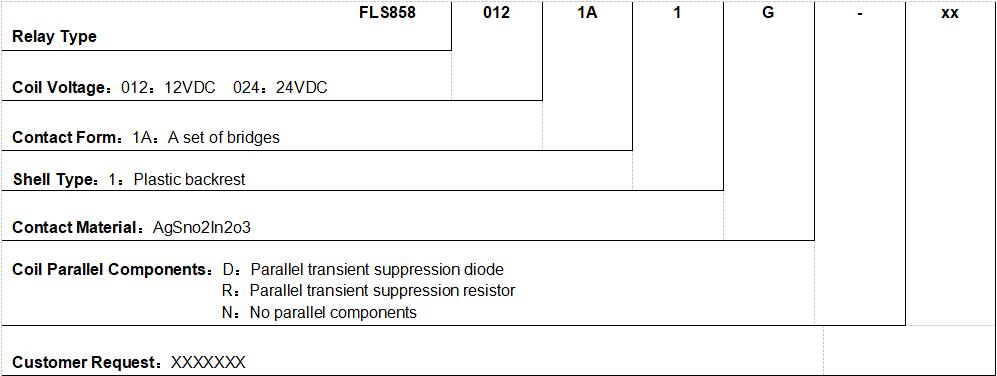

订货指南

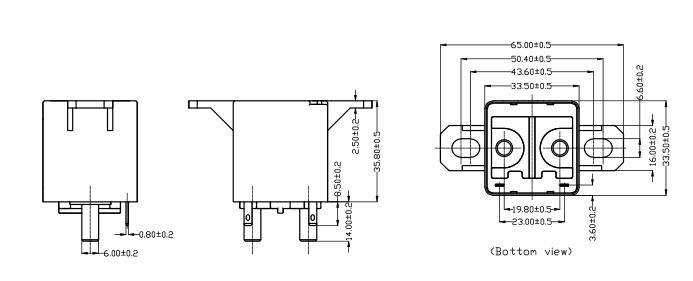

外部尺寸

备注:(1)外形尺寸无公差时:外形尺寸≤1mm,公差为±0.2mm;

外形尺寸> 1mm且≤5mm,公差应为±0.3mm; 外形尺寸> 5mm,

公差应为±0.4mm。
