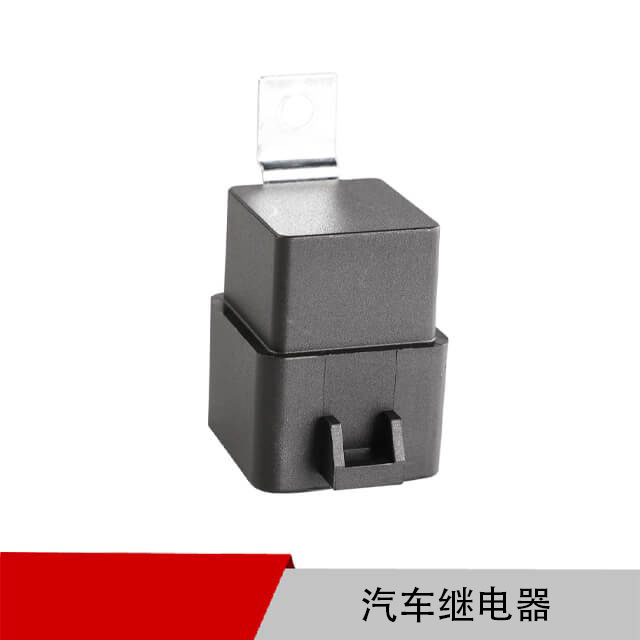

FLS820YST

特征:
● 40A触点切换能力
● 具有一组常开、一组常闭、一组转换三种触点形式
● 防尘罩型和塑封型可供选择
● 外形尺寸:28.0 X28.0X25.5
现在联系
FLS820YST

性能参数

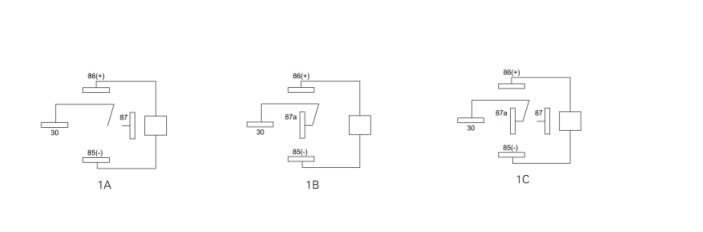

触点形式   1A, 1B, 1C
触点材料 AgSno2
最大额定切换电流 40A
最大切换电压 27VDC
额定负载(阻性)  1A:40A 13.5VDC  20A 27VDC    1C:NO/NC 40A/30A 13.5VDC  20A/15A  27VDC
绝缘电阻  100MΩ
介质耐压(线圈触点间) 500VAC
环境温度   -40°C~+85°C
动作时间  10ms/10ms
机械寿命(min) 1 X106
电气寿命 (min) 1 X105
引出端形式 Terminal



线圈参数

 标准型         额定电压 动作电压 释放电压 线圈电阻 并联电阻 等效电阻 继电器功耗 允许最大线圈电压
              20 °C 85 °C
12 8.4 1.2 90 - - 1.6 20.2 15.7
12 8.4 1.2 80 680 79.5 1.8 20.2 15.7
24 16.8 2.4 360 - - 1.6 40.5 31.5
24 16.8 2.4 320 2700 317.6 1.8 40.5 31.5



订货指南

 ORDERING  GUIDE

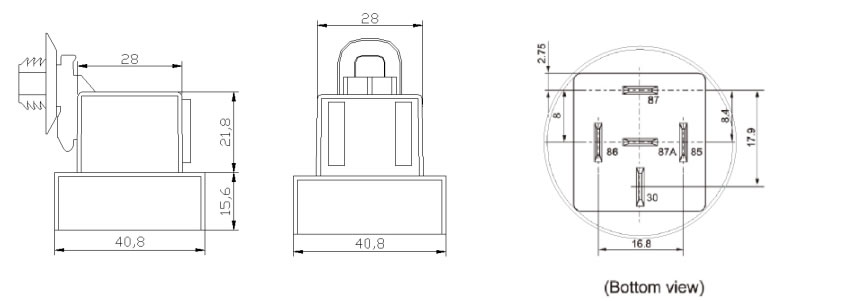

外部尺寸

EXTERNAL DIMENSIONS

备注:(1)外形尺寸无公差时:外形尺寸≤1mm,公差为±0.2mm;外形尺寸> 1mm且≤5mm,公差应为±0.3mm; 外形尺寸> 5mm,公差应为±0.4mm。
