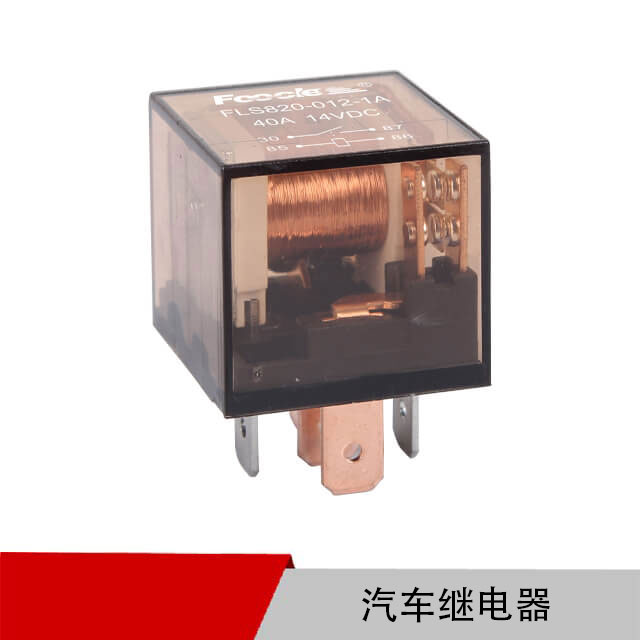

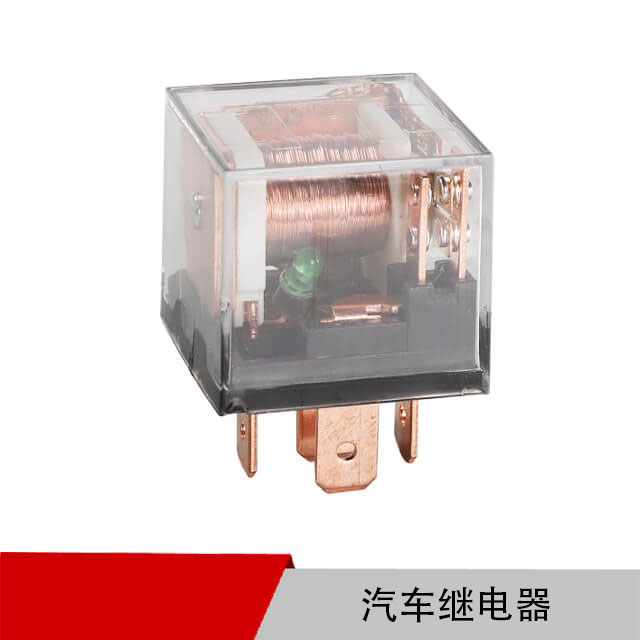

FLS820K

特征:
● 70A触点切换能力
● 一组常开、一组转换两种触点形式
● 防尘罩型和塑封型可供选择
● 外形尺寸:25.0X27.4X28.4
现在联系
FLS820K

性能参数

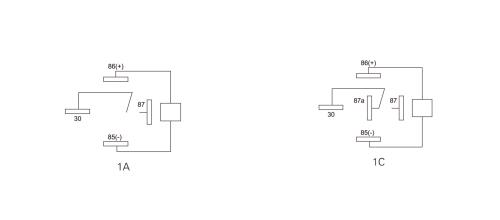

触点形式 1A, 1C
触点材料 AgSno2
最大额定切换电流 70A
最大切换电压 27VDC
额定负载(阻性) 70A 13.5VDC  40A 27VDC
绝缘电阻 100MΩ
介质耐压(线圈触点间) 500VAC/M
环境温度   -40°C~+85°C
动作时间 10ms/10ms
机械寿命(min) 1 X106
电气寿命 (min) 1 X105
引出端形式 快连接式Terminal



线圈参数

标准型Standard       额定电压 动作电压 释放电压 线圈电阻 并联电阻 等效电阻 继电器功耗 允许最大线圈电压
              20 °C 85 °C
12 8.4 1.2 90 - - 1.6 20.2 15.7
12 8.4 1.2 80 680 79.5 1.8 20.2 15.7
24 16.8 2.4 360 - - 1.6 40.5 31.5
24 16.8 2.4 320 2700 317.6 1.8 40.5 31.5

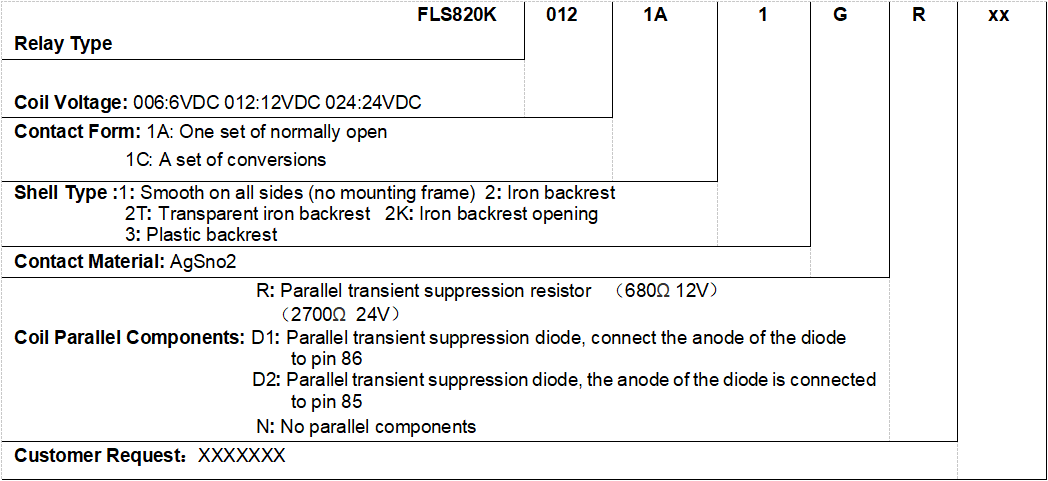

订货指南

ORDERING  GUIDE

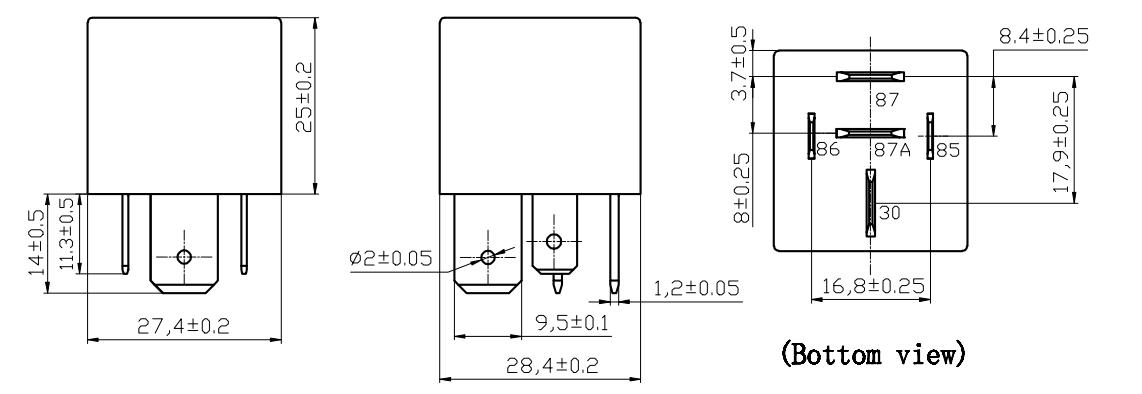

外部尺寸

EXTERNAL DIMENSIONS

注解:(1)在概述维数显示的没有容差的情况下: 分级显示dimension≤1mm,容差应该是±0.2mm;

 概述dimension>1mm and≤5mm,容差应该是±0.3mm;

概述dimension>5mm,容差应该是±0.4mm。
